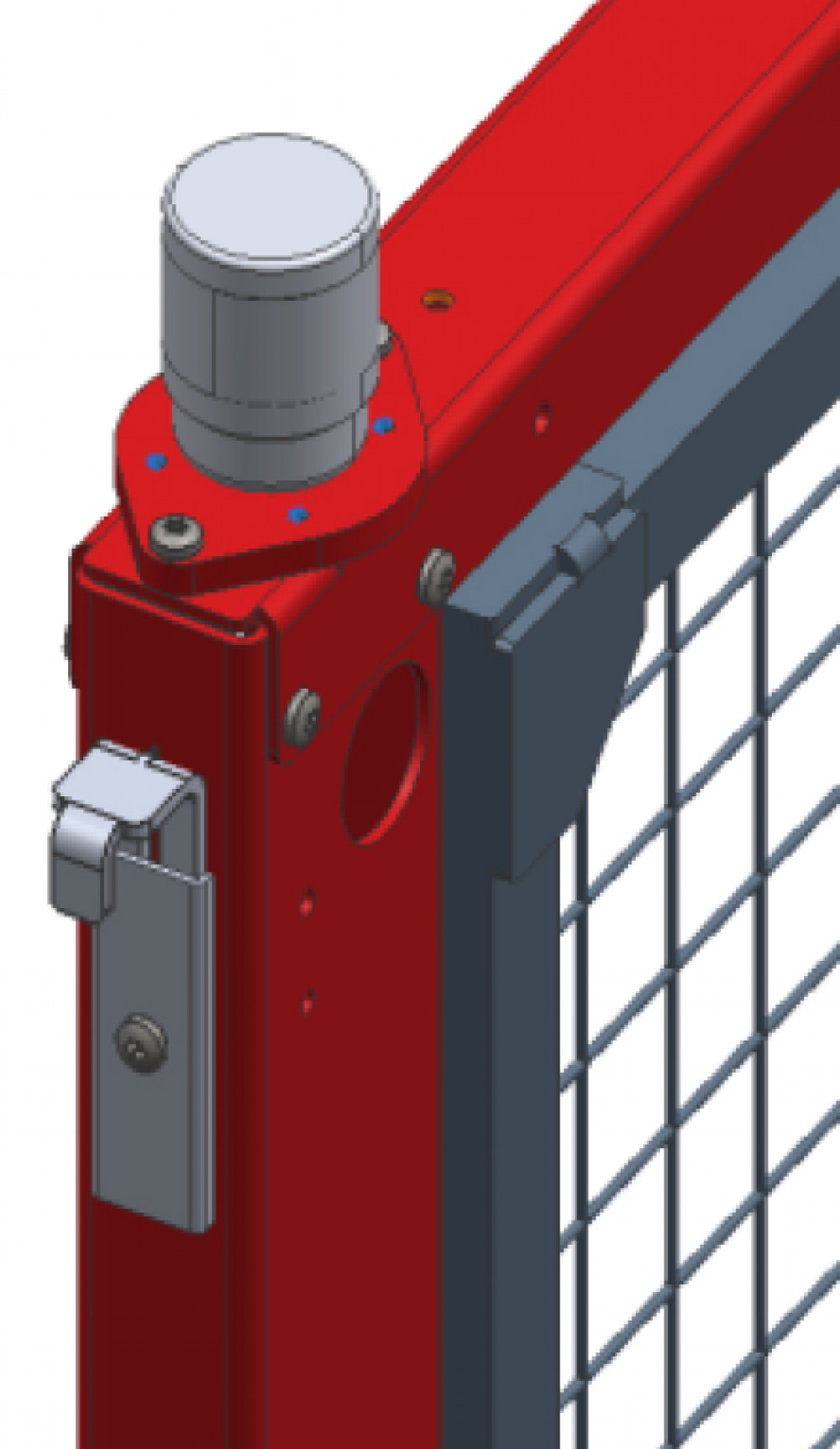

Wir können das Tor auch mit Signalleuchten ausrüsten. Zur Verfügung stehen zwei Alternativen:
Turck Signalleuchte komplett mit Fuß und gelber Leuchte ist in Lieferumfang
Eaton-System: die Komponenten können nach Wunsch gewählt werden
| # | Artikel Nummer | Bezeichnung | Typ | Typ | E-Nummer |
|---|---|---|---|---|---|
| 1 | 210324 | Turck Signal Säule TL50YQ | Gelb | Licht | 3010067 |
| 2 | IMA-10821076 | Eaton Leuchte SL7-CB-400 | Fuß | 400mm | 171445 |
| 3 | IMA-10821080 | Eaton Leuchte SL7-L24-W | Weiß | Licht | 171464 |
| 4 | IMA-10821083 | Eaton Leuchte SL7-L24-B | Blau | Licht | 171461 |
| 5 | IMA-10821084 | Eaton Leuchte SL7-L24-Y | Gelb | Licht | 171465 |
| 6 | IMA-10821085 | Eaton Leuchte SL7-L24-G | Grün | Licht | 171462 |
| 7 | IMA-10821086 | Eaton Leuchte SL7-L24-R | Rot | Licht | 171463 |
| 8 | IMA-10821089 | Eaton Akustikelement SL7-AP24 | Akustik | Element | 171281 |
Nach Norm können die Paneele nicht schwenkbar ausgeführt sein. Es müssen keine Scharniere verwendet werden. Dann kann das Schutzgitter wie ein Tor benutzt werden.

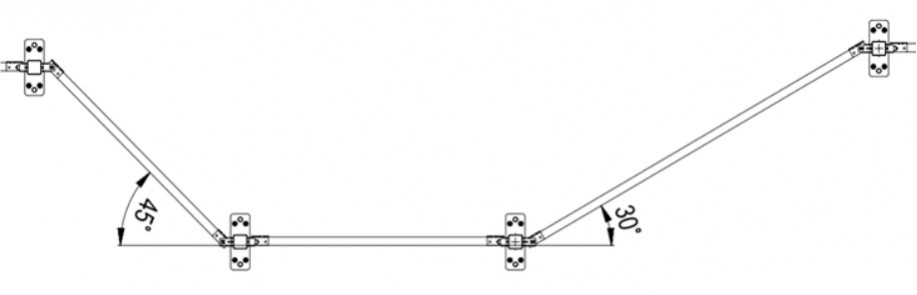

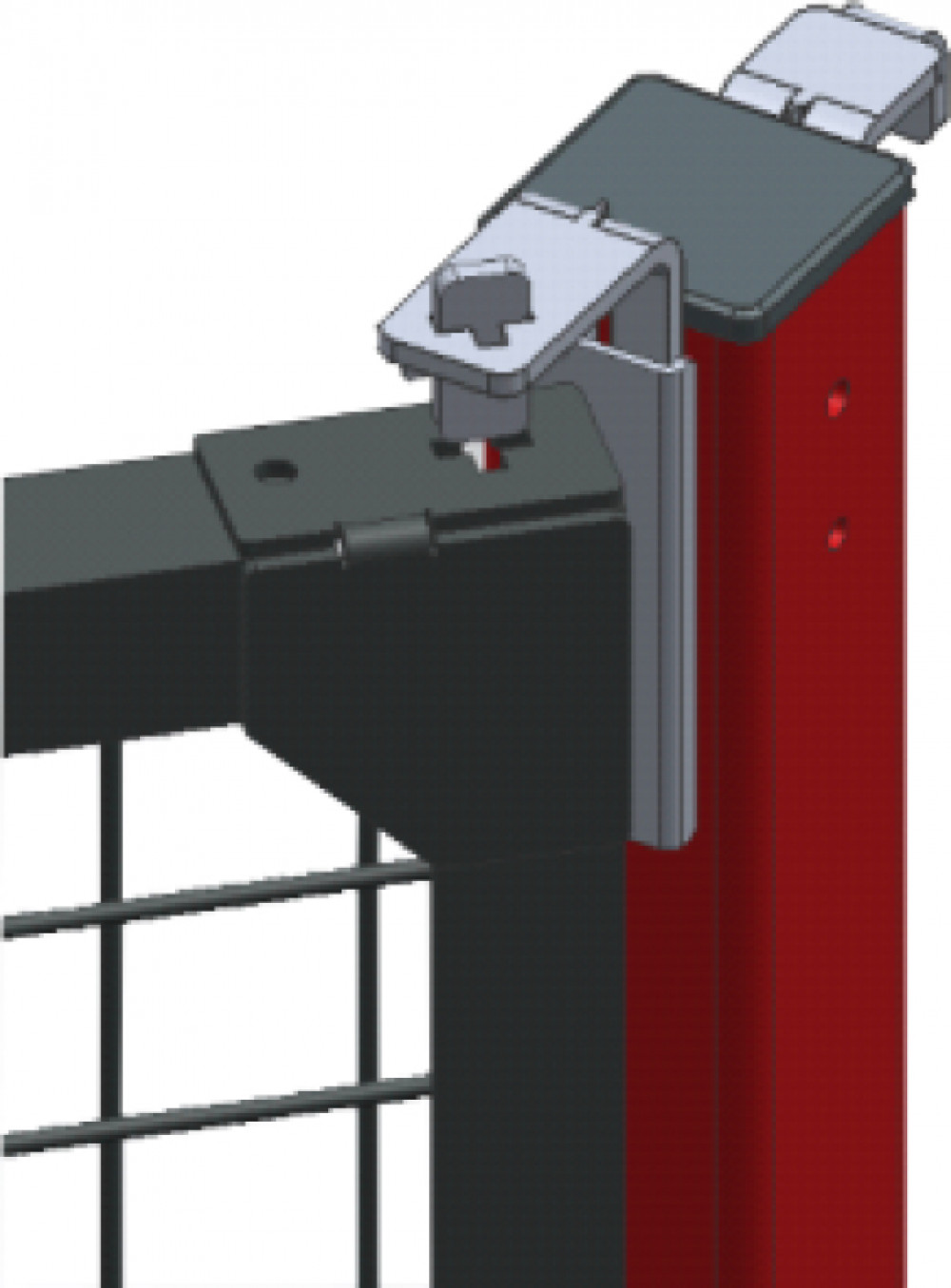

Für spezielle Winkel ist ein Sonderwinkelsatz mit Verbindungsmaterial lieferbar
Bei der Montage werden Standardaufhängungsteile durch Sonderwinkelsätze ersetzt
| # | Artikel Nummer | Bezeichnung |
|---|---|---|
| 1 | 121.085.9020 | Standardwinkelsatz 90° mit Schrauben |
| 2 | 121.085.9030 | Sonderwinkelsatz 30° mit Schrauben |
| 3 | 121.085.9045 | Sonderwinkelsatz 45° mit Schrauben |

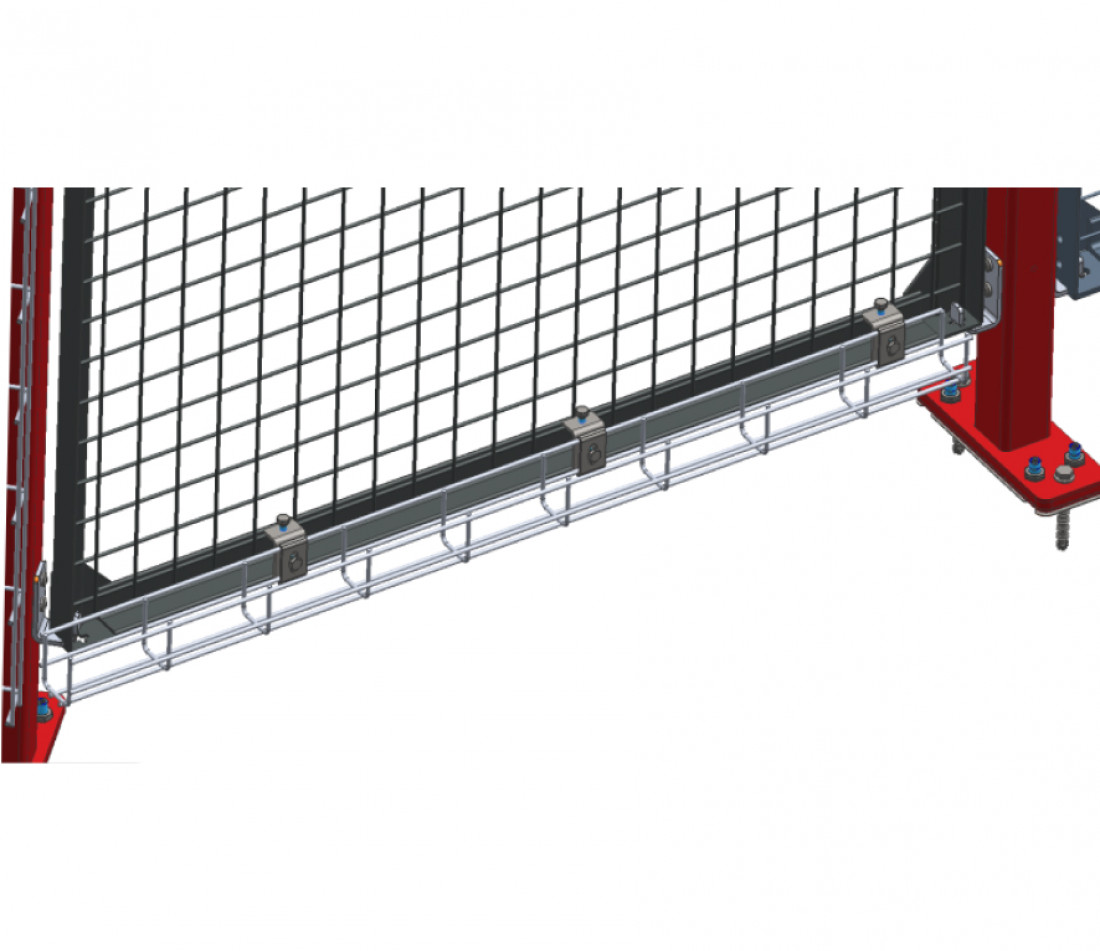

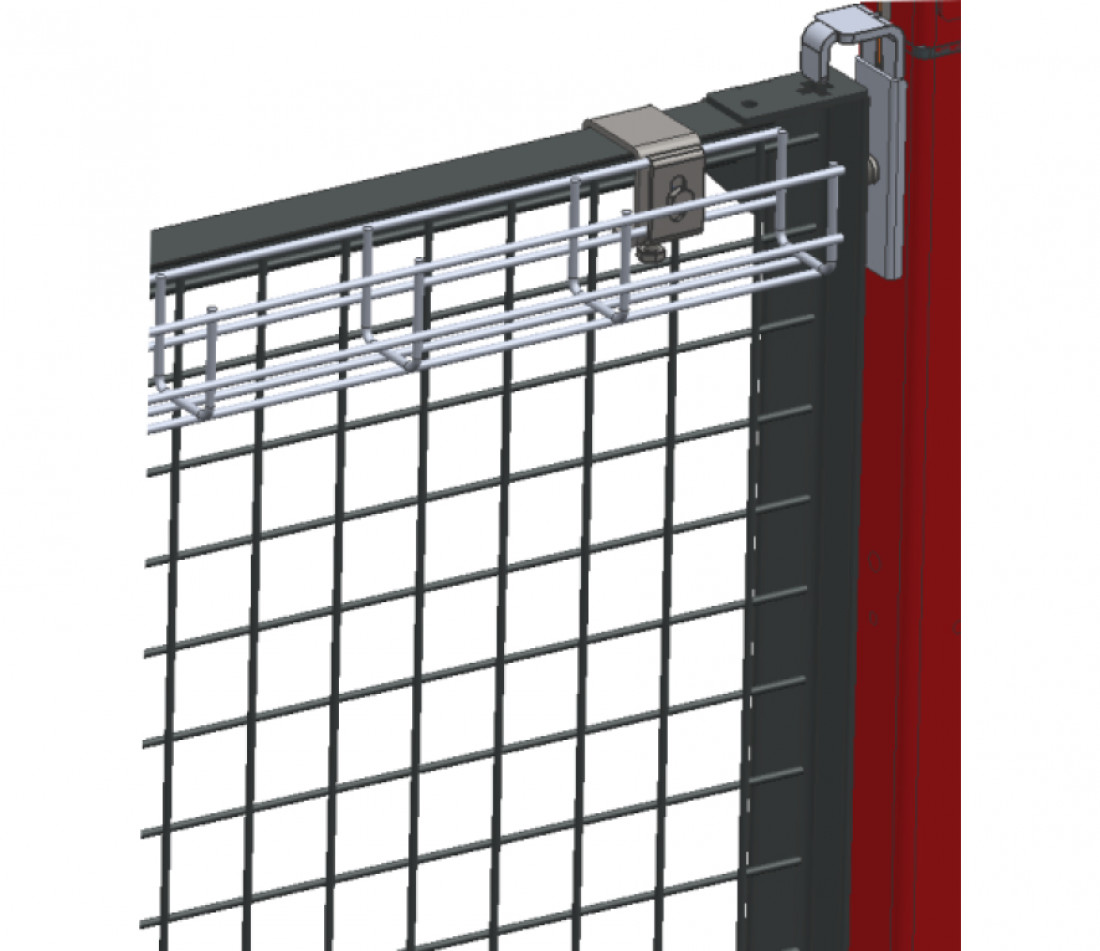

Wir liefern Kabelkanäle inklusive Klemmkomponenten für unser System und Erdungsmöglichkeit.
| # | Artikel Nummer | Bezeichnung |
|---|---|---|
| 1 | 121.085.9029 | Klemmelement |
| 2 | 208 490 | Kabelkanal |

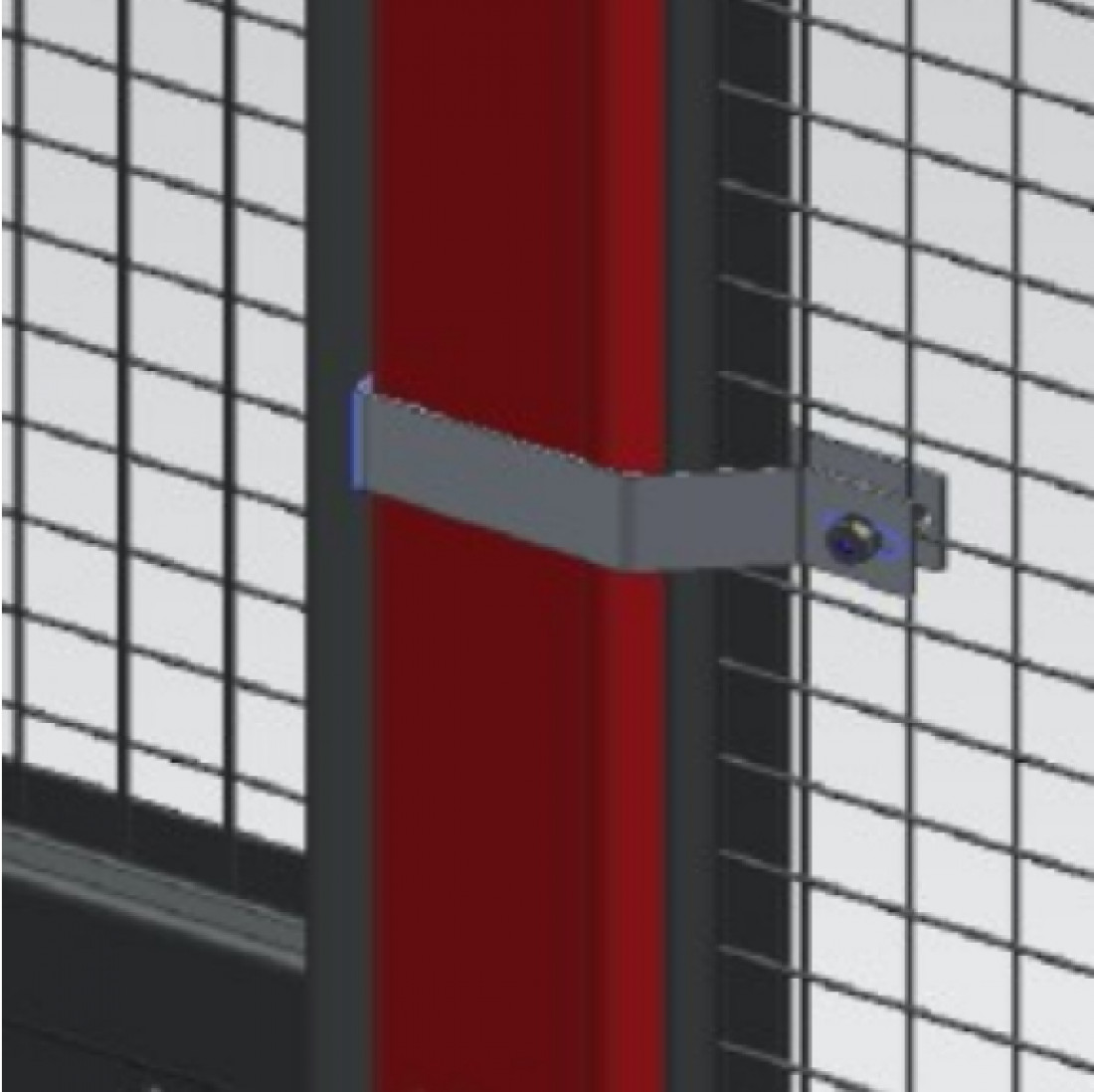

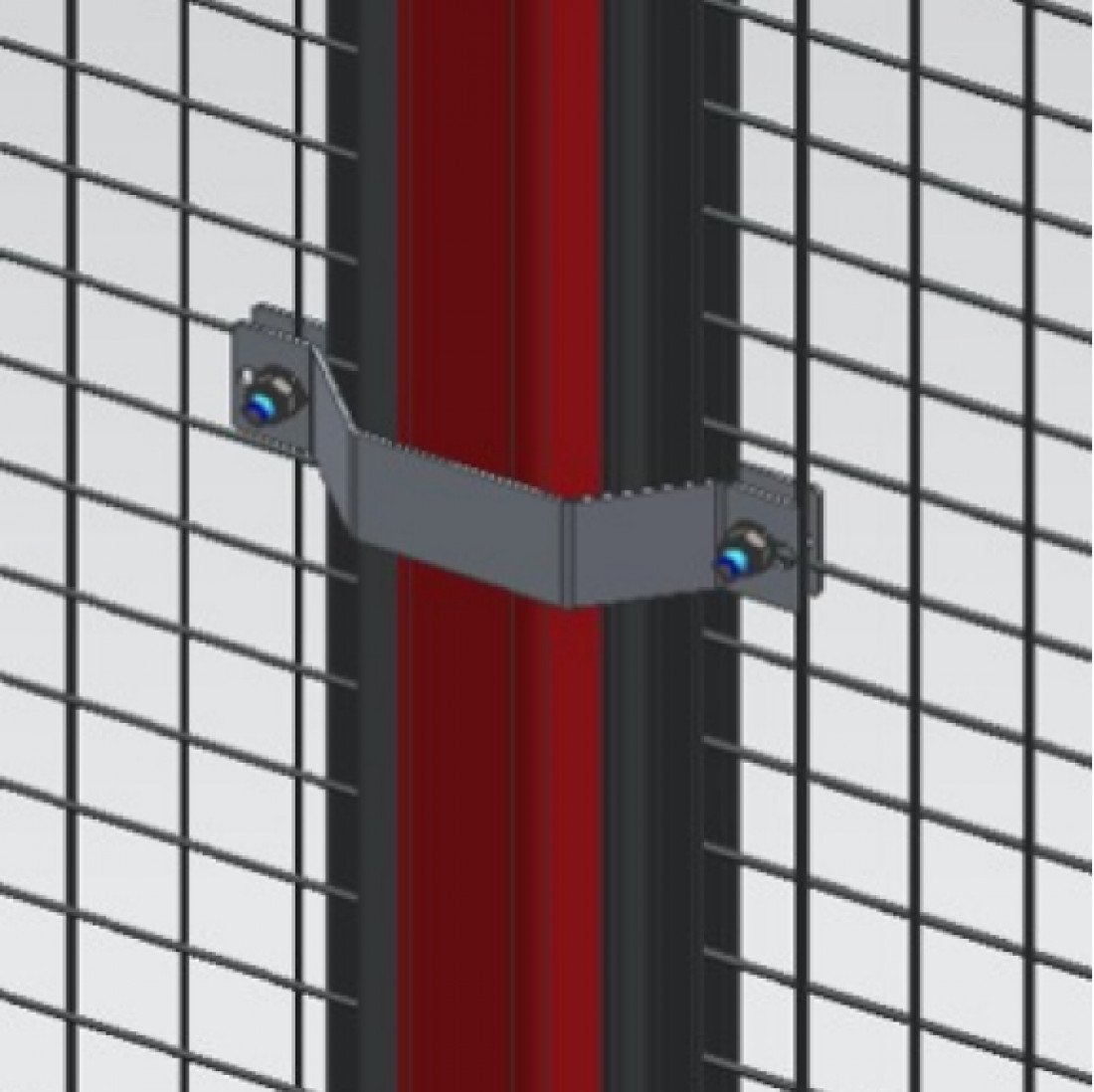

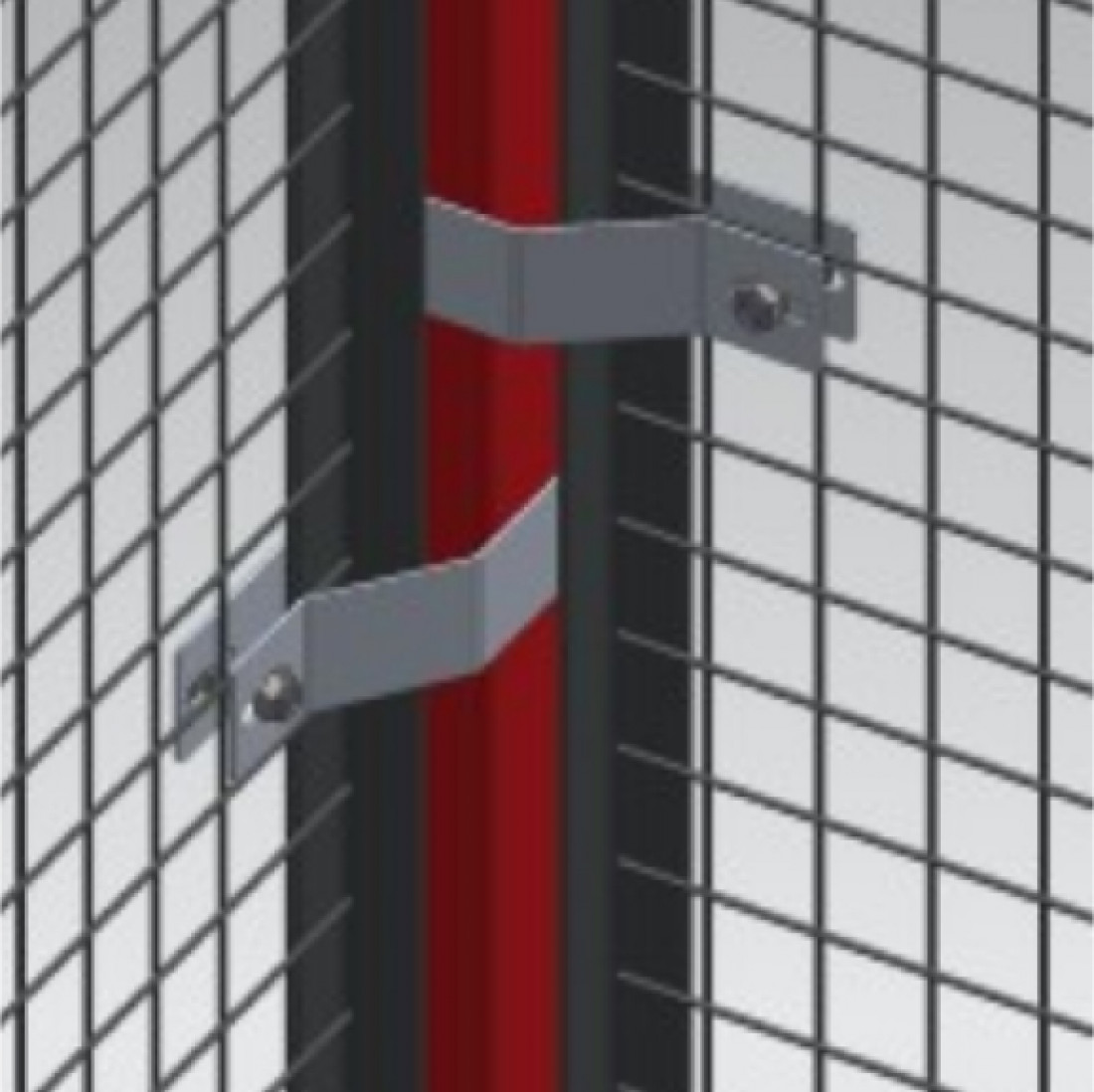

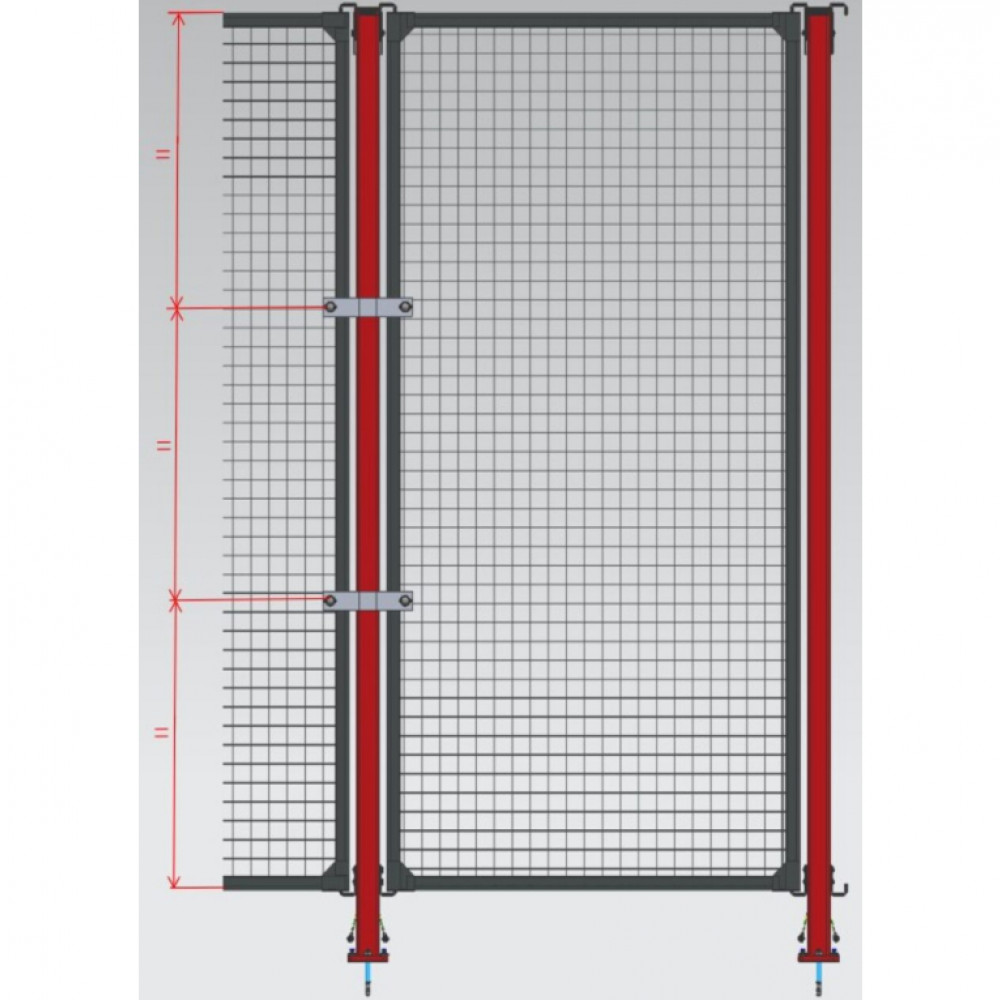

Wir produzieren auch SG Sonderteile nach Kundenwunsch. Für Schutzgitterrahmen höher wie 2250 mm oder breiter wie 1916 mm sind die Versteifungen notwendig, damit Rahmen auf dem Pfosten bei der Kollision stabil ist.
| # | Artikel Nummer | Bezeichnung | Verwendung |
|---|---|---|---|
| 1 | 121.085.9046 | Gitterversteifung Mitte | Pfosten 50x50 Mitte |
| 2 | 121.085.9047 | Gitterversteifung Seitlich | Pfosten 50x50x Ende oder Ecke |
| 3 | 121.085.9048 | Gitterversteifung Seitlich | Pfosten 90x50 für Tür |
Anzahl Versteifungen pro Pfosten ist von Aufprallenergie abhängig. Berechnung ist in untengenannte Tabelle dargestellt.
| # | Aufprall Energie | Anzahl Versteifungen bei höheren Rahmen [N1] | Anzahl Versteifungen bei breiteren Rahmen [N2] | Gesamtanzahl pro Pfosten [N] |
|---|---|---|---|---|
| 1 | E = 176 J | N1 = ABRUNDEN(H/2300;0) | N2 = ABRUNDEN(L/2000;0) | N = N1 + N2 |
| 2 | E = 370 J | N1 = ABRUNDEN(H/2300;0) | N2 = ABRUNDEN(L/2000;0) | N = N1 + N2 |
| 3 | E = 882 J | N1 = ABRUNDEN(H/2300;0) | N2 = ABRUNDEN(L/2000;0) | N = N1 + N2 |

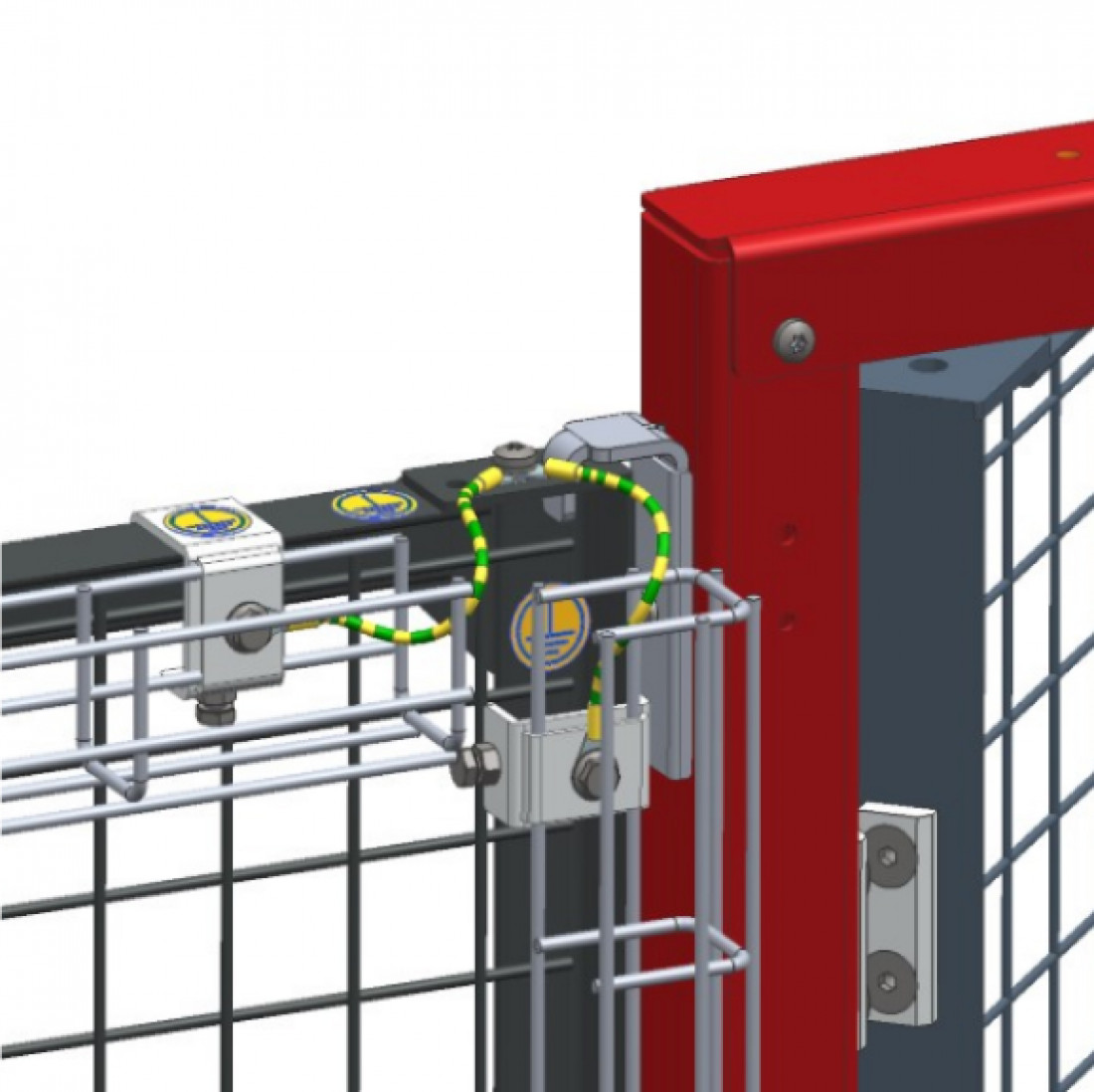

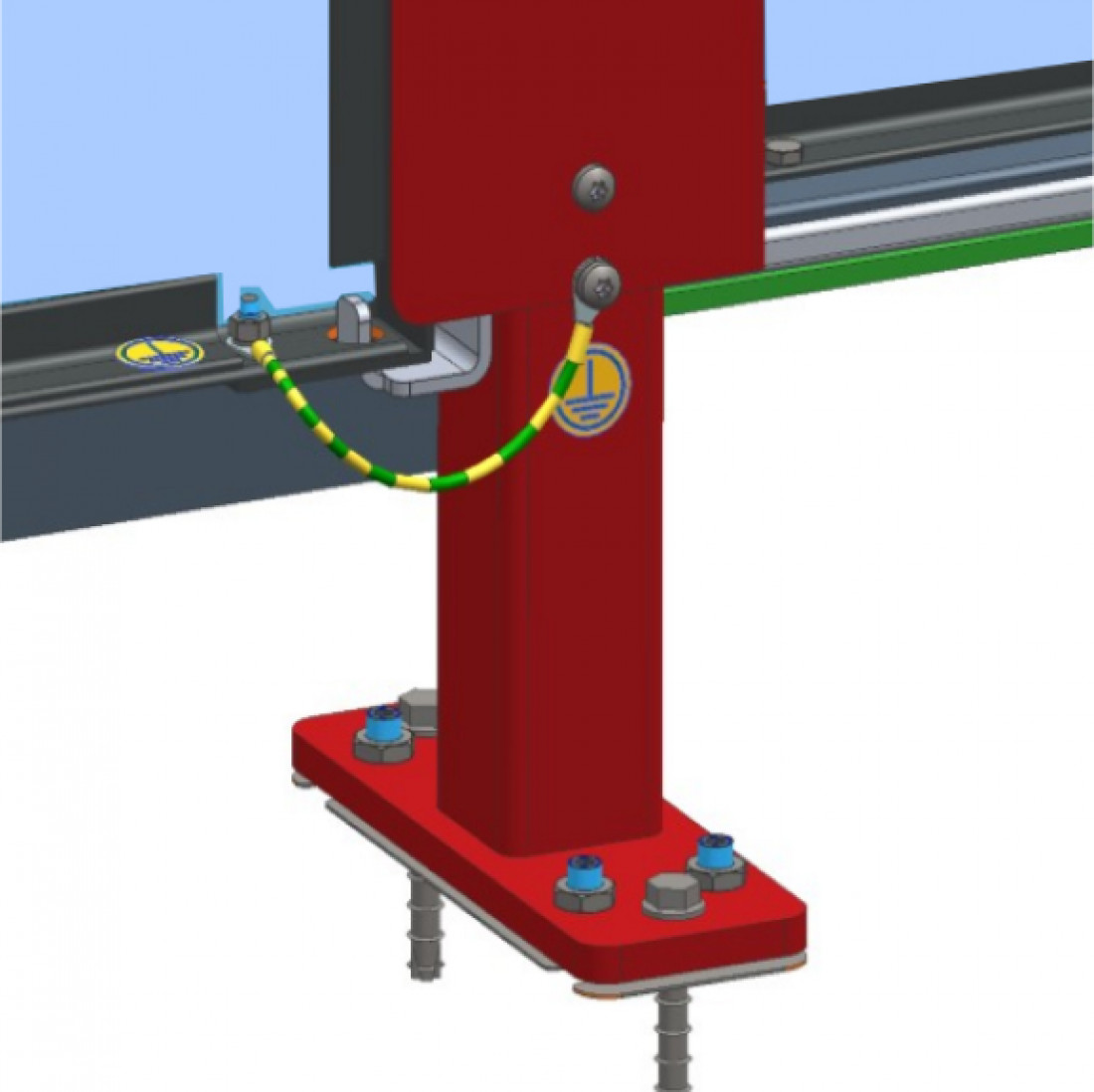

Die Schutzzaunkomponente sind für den Elektrisches Anschuss mit einem Kupferleiter H07V-K 10 mm2 vorbereitet. Die Komponente sind mit vorgeborten Löchern mit einem Durchmesser von 5,3 mm für selbstscheidende M6- Schraube versehen. Es werden auch komplette Kabelsätze mit Schrauben und Unterlegscheiben geliefert.
| # | Artikel Nummer | Menge | Bezeichnung | Verwendung |
|---|---|---|---|---|
| 1 | 121.085.9027 | 5 | Erdungskabel 150 mm mit Verbindungsmaterial | Für alle SG und MS Paneele und Kabelkanäle |
| 2 | 121.085.9028 | 5 | Erdungskabel 200 mm mit Verbindungsmaterial | Für alle SG und MS Drehtüren |
